Xe nâng kẹp quay kiện hàng là dòng xe nâng hàng được lắp đặt bộ công tác kẹp quay 360 độ. Bộ kẹp được sử dụng để quay đổ các kiện hàng lên các thùng xe, thùng chưa hàng hóa. Ứng dụng trong các nhà máy sản xuất gạch, sản xuất thực phẩm thủy hải sản, nhà máy nông nghiệp và các nhà máy gia công kim loại cơ khí...
Xe nâng quay càng nâng bao gồm bốn loại: Loại kẹp quay bản kín J-series, kẹp quay bản khe hở D-series, kẹp quay bản hở L-series và kẹp quay tải trọng lớn.

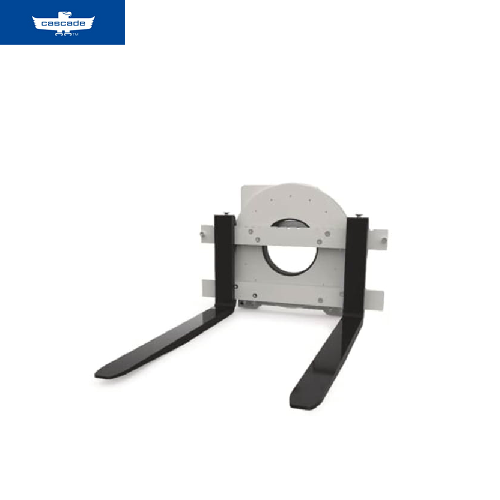

Xe nâng kẹp quay kiện hàng 360 độ

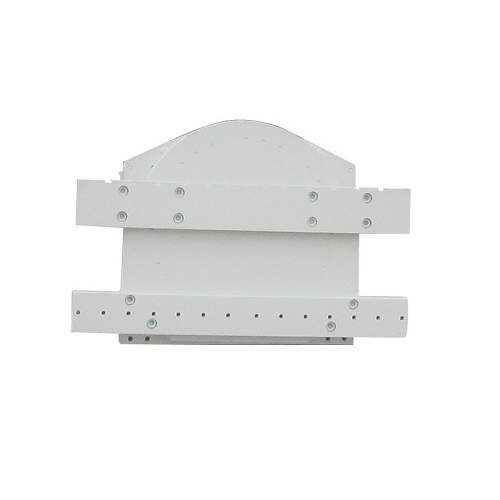

1. Loại kẹp quay bản kín J-series
√ Đối với loại này mặt bản của bộ kẹp sẽ được làm kín và hoạt động xoay 360 độ. thích hợp lắp trên các dòng xe nâng dầu diesel, điện AC và chạy xăng, ga.
√ Bộ điều khiển và ổ chia thủy lực được dấu kín phía sau hoạt động mạnh mẽ và an toàn.
√ Bệ dày của bộ kẹp tăng lên đáng kể, tâm tải trọng xa hơn.
Bản vẽ bộ quay J-series
Model | Tải trọng xoay |
Xe nâng (t) |
OTO (mm) |
C (mm) |
B (mm) |
Tự trọng (Kg) |
ET (mm) |
CGH (mm) |
XZ17J-A1 | 1700 | 1-2.5t | 712 | 840 | 815 | 180 | 128 | 68 |
XZ22J-A1 | 2200 | 2-2.5t | 1043 | 1180 | 1145 | 350 | 189 | 125 |
XZ22J-A2 | 2200 | 2-2.5t | 840 | 975 | 942 | 340 | 189 | 125 |
XZ22J-A3 | 2200 | 2-2.5t | 713 | 840 | 815 | 335 | 189 | 125 |
XZ22J-B1 | 2200 | 3-4.5t | 840 | 970 | 942 | 345 | 189 | 125 |
XZ30J-B1 | 3000 | 3-4.5t | 1062 | 1180 | 1145 | 360 | 202 | 125 |
XZ30J-B2 | 3000 | 3-4.5t | 1292 | 1410 | 1375 | 380 | 202 | 125 |
XZ30J-B3 | 3000 | 3-4.5t | 1065 | 1180 | 1145 | 360 | 202 | 125 |
XZ35J-B1 | 3500 | 3-4.5t | 1135 | 1275 | 1240 | 376 | 207 | 136 |
XZ35J-B2 | 3500 | 3-4.5t | 925 | 1100 | 1065 | 380 | 207 | 135 |
XZ35J-B3 | 3500 | 3-4.5t | 1500 | 1633 | 1600 | 470 | 207 | 138 |
XZ60J-C1 | 5400 | 5-7t | 1470 | 1585 | 1550 | 565 | 233 | 139 |
XZ60J-C2 | 5400 | 5-7t | 985 | 1100 | 1065 | 509 | 233 | 139 |
XZ60J-C3 | 5400 | 5-7t | 1445 | 1560 | 1525 | 565 | 233 | 139 |
XZ60J-C4 | 5400 | 5-7t | 1462 | 1735 | 1700 | 670 | 233 | 139 |
√ Bộ chia và bộ điều khiển quay nằm phía trên bộ kẹp.
√ Ở chính giữa là khoảng trống thuận lợi cho tầm nhìn để xử lý hàng hóa được chuẩn xác.
√ Bề dày của bộ kẹp giảm đi và tải trọng thích hợp từ 2-4.5 tấn

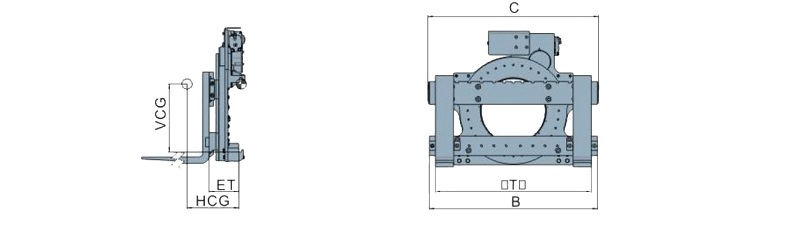

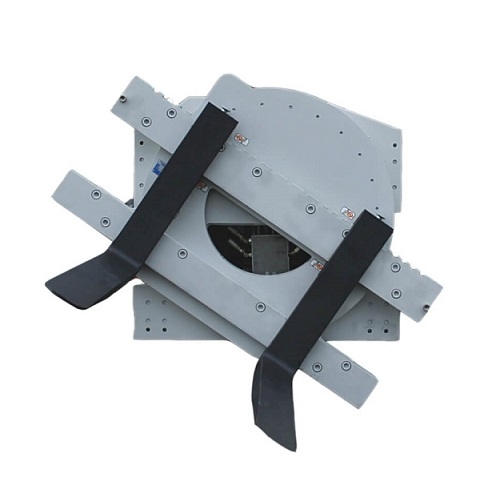

Bản vẽ bộ kẹp quay D-series
Model | Tải trọng xoay |
Xe nâng (t) |
OTO (mm) |
C (mm) |
B (mm) |
Tự trọng (Kg) |
ET (mm) |
CGH (mm) |
XZ22D-A1 | 2200 | 2-2.5t | 943 | 1060 | 1027 | 330 | 189 | 108 |
XZ30D-B1 | 3000 | 3-5t | 1068 | 1170 | 1145 | 370 | 202 | 50 |
3. Kẹp quay bản hở L-series
√ Thân phía trên được trang bị bộ chia và bộ điều khiển áp thủy lực quay.
√ Phía dưới lỗ hổng lớn giúp tầm nhìn thuận lợi khi dịch chuyển đổ hàng hóa trên cao.
Bản vẽ bộ kẹp quay L-series
Model | Tải trọng xoay |
Xe nâng (t) |
OTO (mm) |
C (mm) |
B (mm) |
Tự trọng (Kg) |
ET (mm) |
HCG (mm) |
VCG (mm |
XZ17L-A1 | 1700 | 1-2.5t | 725 | 843 | 815 | 200 | 128 | 61 | 215 |
XZ22L-A2 | 2200 | 2-2.5t | 862 | 975 | 942 | 270 | 194 | 102 | 297 |
XZ30L-B1 | 3000 | 3-5t | 1062 | 1180 | 1145 | 362 | 194 | 121 | 310 |
XZ35L-B1 | 3500 | 3-5t | 1160 | 1275 | 1240 | 383 | 210 | 169 | 310 |
XZ60L-C1 | 5400 | 5-7t | 1470 | 1585 | 1550 | 640 | 233 | 139 | 322 |

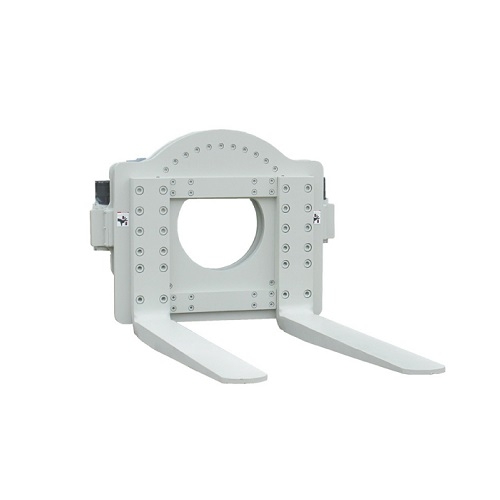

4. Kẹp quay tải trọng lớn
√ Với tải trọng là hàng hóa tải tới 10 tấn, bộ kẹp quay được thiết kế khoảng trống rộng ở giữa kẹp.
√ Bộ chia và bộ điều khiển bố trí hai bên với hai motor quay đảm bảo áp quay với khối lượng hàng lớn.
Bản vẽ bộ kẹp quay tải trọng lớn
Model | Tải trọng xoay |
Xe nâng (t) |
CGV (mm) |
C (mm) |
A (mm) |
Tự trọng (Kg) |
ET (mm) |
HCG (mm) |
XZ100J-X2 | 10000 | 10t | 232 | 1320 | 1410 | 1200 | 232 | 232 |
Lưu ý: 3, 4, 5 là thông số tùy chỉnh đề phù hợp với xe nâng hàng
Có rất nhiều bộ quay với nhiều mẫu mã khác nhau. Khi chọn các bộ quay cần chú ý các tiêu chí dưới đây:
√ Loại bộ quay bạn cần chọn với tải trọng hàng nâng bao nhiêu?
√ Bạn muốn loại kẹp bản kín hay bản có lỗ trống?
√ Bạn cần quay một kiện hàng hay hai kiện hàng?
√ Các lựa chọn cần thiết như: lắp thêm dịch giá, lắp camera hoặc càng nâng dài hơn.
Liên hệ tư vấn và báo giá Mr Định: 0987-98-13-15
